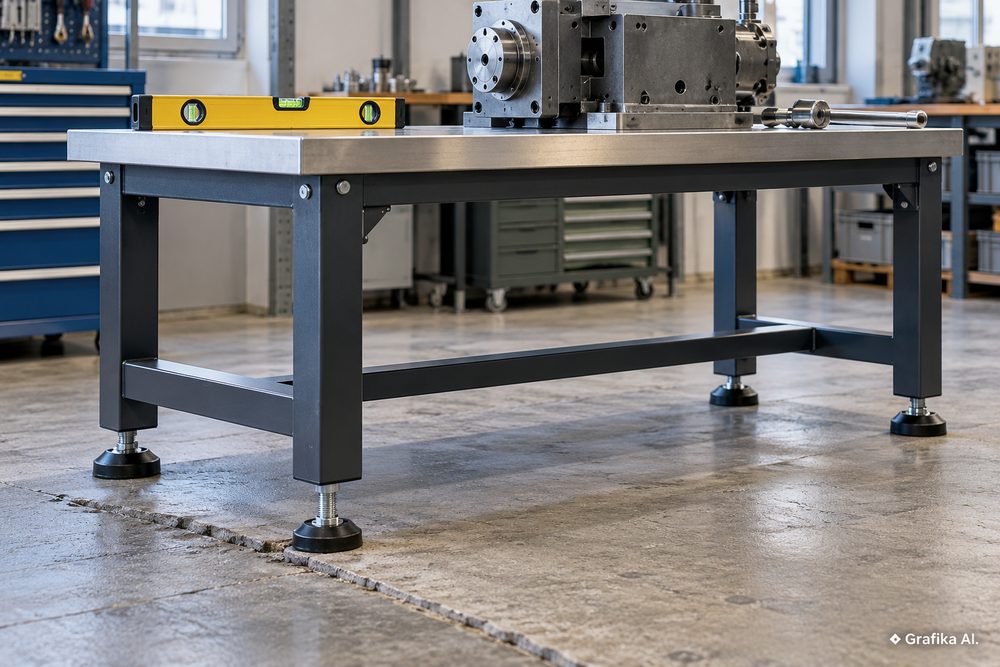

Stopki poziomujące pod stołem technicznym – jak uwzględnić nierówność posadzki i zmienne obciążenie?

Stół techniczny może być idealnie wypoziomowany na pustym stanowisku, a mimo to zacząć się kołysać po ustawieniu ciężkiego urządzenia przy jednej z krawędzi. Problem nie zawsze leży w samej konstrukcji. Często odpowiadają za niego nierówna posadzka, niewłaściwie dobrane stopki poziomujące lub nierównomierny rozkład obciążenia. Różnica wysokości podłoża wynosząca zaledwie kilka milimetrów wystarczy, żeby jedna z nóg utraciła prawidłowe podparcie. Z kolei nadmiernie wysunięty trzpień regulacyjny zwiększa podatność stanowiska na siły boczne. Dlatego dobór stopek trzeba zacząć od pomiaru podłoża i ustalenia rzeczywistych warunków pracy stołu, a nie od samej średnicy gwintu.

Jak zmierzyć nierówność posadzki i dobrać zakres regulacji stopek?

Najczęstszy błąd podczas ustawiania stołu technicznego polega na sprawdzaniu poziomu wyłącznie na blacie. Poziomnica może pokazać poprawny wynik, chociaż jedna stopka jest niemal całkowicie wykręcona, a pozostałe pracują blisko minimalnej wysokości. Taki układ bywa stabilny bez obciążenia, ale jego zachowanie zmienia się podczas użytkowania.

Pomiar należy wykonać w miejscach, w których rzeczywiście będą stały nogi stołu. Przy stanowisku o wymiarach 1600 × 800 mm trzeba sprawdzić co najmniej cztery punkty podparcia. Najwygodniej zrobić to niwelatorem laserowym i łatą pomiarową. Dłuższa poziomnica oraz szczelinomierz również się przydadzą, ale nie zastąpią dokładnego porównania wysokości wszystkich punktów.

Przykładowo, pomiary posadzki mogą wykazać następujące różnice względem najwyższego punktu:

• lewa przednia noga: 0 mm;
• prawa przednia noga: −3 mm;
• lewa tylna noga: −6 mm;
• prawa tylna noga: −9 mm.

Maksymalna różnica wysokości wynosi 9 mm. Stopki muszą umożliwiać wyrównanie tej różnicy, ale nie powinny pracować na granicy zakresu regulacji. Dla takiego stanowiska rozsądny będzie mechanizm oferujący przykładowo 20–30 mm użytecznego zakresu regulacji, pod warunkiem że pozwala zachować wymagane zazębienie gwintu i nośność.

Nie oznacza to, że każdą stopkę należy wysunąć o 20 mm. Najwyższy punkt posadzki wyznacza minimalną wysokość ustawienia, a pozostałe podpory dostosowuje się do niego. Dodatkowy zakres stanowi rezerwę montażową.

W praktyce trzeba rozróżnić trzy parametry:

• Zakres regulacji – rzeczywistą różnicę między dopuszczalnym minimalnym a maksymalnym ustawieniem stopki.
• Długość odsłoniętego trzpienia – odcinek gwintowanego elementu między podstawą a ramą, wpływający na odporność na zginanie.
• Kąt wychylenia podstawy – zdolność stopki przegubowej do dopasowania powierzchni styku do lokalnego nachylenia posadzki.

Na nierównej, ale stosunkowo gładkiej posadzce przemysłowej dobrze sprawdzają się stopki przegubowe. Ich ruchoma podstawa może dopasować się do nachylenia podłoża, ograniczając ryzyko oparcia talerza jedynie na krawędzi. Nie należy jednak mylić przegubu z regulacją wysokości. Pierwszy odpowiada za kąt kontaktu, drugi za położenie blatu.

Przykładowo nachylenie posadzki o 5 mm na odcinku 800 mm odpowiada kątowi około 0,36°. Jest to niewielka wartość dla wielu stopek przegubowych, ale istotna dla sztywnej, płaskiej podstawy. Trzeba przy tym sprawdzić, czy producent podaje kąt wychylenia na jedną stronę, czy całkowity zakres ruchu.

Kiedy większy zakres regulacji nie jest dobrym rozwiązaniem? Gdy wyrównanie podłogi wymaga wysunięcia trzpienia na kilkadziesiąt milimetrów pod ciężkim stanowiskiem. Długi, odsłonięty trzpień pod obciążeniem bocznym jest bardziej podatny na zginanie. W takim przypadku lepiej rozważyć wykonanie lokalnej podstawy wyrównawczej albo naprawę posadzki.

Osobnej uwagi wymagają pęknięcia, ubytki betonu i miękkie warstwy wykończeniowe. Stopka nie naprawia słabego podłoża. Nawet prawidłowo dobrana może stopniowo się zapadać, jeśli pod jej podstawą znajduje się wykruszona wylewka.

Zmienne obciążenie stołu – dlaczego dzielenie masy przez cztery nie wystarcza?

Przy doborze nośności stopek często stosuje się uproszczenie: całkowita masa stołu wraz z wyposażeniem podzielona przez liczbę nóg. To dobry punkt wyjścia, ale nie wystarcza do oceny stanowiska, na którym urządzenia są przesuwane, wymieniane albo umieszczane przy krawędzi blatu.

Załóżmy, że konstrukcja stołu waży 100 kg, a zamontowane wyposażenie wraz z obrabianymi detalami kolejne 200 kg. Łączna masa wynosi 300 kg, czyli średnio 75 kg na każdą z czterech stopek. W praktyce jednak obciążenie może rozkładać się zupełnie inaczej.

Rozważmy prosty model statyczny: stół o rozstawie podpór 1600 × 800 mm, równomiernie rozłożona masa własna 100 kg oraz urządzenie o masie 200 kg, którego środek ciężkości znajduje się 200 mm od prawej krawędzi rozstawu podpór i 200 mm od tylnej.

Przy założeniu sztywnej płyty, symetrycznego podziału reakcji i pełnego kontaktu czterech podpór orientacyjny rozkład masy przypadającej na nogi wyniesie:

• prawa tylna: 156,25 kg;
• prawa przednia: 43,75 kg;
• lewa tylna: 81,25 kg;
• lewa przednia: 18,75 kg.

To ilustracyjny model podziału obciążeń, a nie gwarantowane reakcje rzeczywistej ramy. W konstrukcji czteropodporowej sztywność blatu, ramy, połączeń i samych podpór wpływa na rzeczywisty rozkład sił. Wyniki dobrze pokazują jednak skalę problemu: przy mocno przesuniętym środku ciężkości jedna stopka może przenosić ponad dwukrotnie większy ciężar niż wynikałoby ze średniej.

Dla najbardziej obciążonej podpory 156,25 kg odpowiada sile około 1533 N. Jeżeli w analizie wstępnej przyjmiemy współczynnik 1,5 na dodatkowe oddziaływania eksploatacyjne, otrzymamy około 2300 N obciążenia obliczeniowego. Współczynnik 1,5 jest tu założeniem przykładowym, a nie uniwersalnym wymaganiem normowym. Właściwą wartość trzeba ustalić na podstawie charakteru pracy stanowiska i dokumentacji komponentów.

Przy obciążeniach zmiennych sprawdzamy przede wszystkim:

1. Największe obciążenie pionowe – obejmujące masę konstrukcji, narzędzi, urządzeń i obrabianych elementów.
2. Przesunięcie środka ciężkości – szczególnie podczas wysuwania szuflad, przesuwania detali i montażu ciężkich komponentów na skraju blatu.
3. Siły poziome i momenty przewracające – powstające podczas dociskania, wiercenia, przesuwania materiału lub obsługi urządzeń.
4. Drgania i obciążenia cykliczne – występujące przy prasach, napędach i urządzeniach wykonujących ruchy powtarzalne.

Dla zwykłego stołu montażowego ze statycznym obciążeniem wystarczające mogą być standardowe stopki stalowe lub z tworzywową podstawą o odpowiedniej nośności. Gdy jednak stanowisko obsługuje prasę ręczną albo urządzenie generujące silne drgania, sama nośność pionowa nie rozwiązuje problemu.

Przykład: operator naciska poziomo na zamocowany element siłą 200 N na wysokości 900 mm. Powstaje moment 180 Nm. Przy rozstawie nóg w kierunku działania tej siły wynoszącym 800 mm odpowiada to zmianie łącznych reakcji pionowych między stronami stołu o około 225 N. Do tego dochodzi siła pozioma, którą muszą przenieść połączenia, tarcie o posadzkę lub kotwy.

Gumowa podkładka zwiększa tarcie i może ograniczać przenoszenie drgań, ale nie zastępuje kotwienia, jeśli istnieje ryzyko przesunięcia albo przewrócenia stanowiska. Przy wysokich urządzeniach, znacznych siłach bocznych i powtarzalnych uderzeniach trzeba przeanalizować stabilność całej konstrukcji.

Nie można też automatycznie zakładać, że sześć stopek będzie bezpieczniejsze niż cztery. Dodatkowe podpory pomagają ograniczyć ugięcie długiego stołu, lecz utrudniają równomierne rozłożenie obciążenia. Przy niedokładnej regulacji środkowa noga może pozostać niemal nieobciążona albo przejąć nadmierną część ciężaru. W takim przypadku potrzebna jest kontrola reakcji podpór, a nie samo sprawdzenie poziomu blatu.

Materiał, średnica podstawy i montaż – co decyduje o trwałości stopek?

Dobór stopki nie kończy się na sprawdzeniu deklarowanej nośności. Liczą się również średnica podstawy, rodzaj gwintu, materiał trzpienia, odporność podkładki na zużycie oraz sposób połączenia z ramą stołu.

W lekkich i średnio obciążonych stanowiskach technicznych często spotyka się gwinty M10, M12 i M16. Sam rozmiar gwintu nie wyznacza jednak dopuszczalnego obciążenia kompletnej stopki. Ograniczeniem może być trzpień, przegub, podstawa, wkładka gumowa lub mocowanie do profilu.

Dobrym przykładem jest trzpień regulacyjny M12 o długości 85 mm i zakresie ustawień 30 mm, stosowany w konstrukcjach z profili aluminiowych. Dla konkretnego takiego elementu podawana jest siła F = 20 000 N. Nie wolno jednak bezpośrednio przypisywać tej wartości całej zmontowanej nodze – nośność kompletnego układu ogranicza jego najsłabszy element, a warunki podparcia i wysunięcia trzpienia również mają znaczenie.

Drugim istotnym parametrem jest powierzchnia kontaktu z posadzką. Przy założeniu pełnego, równomiernego kontaktu i obciążenia 2000 N:

• podstawa o średnicy 40 mm daje średni nacisk około 1,59 MPa;
• podstawa o średnicy 60 mm – około 0,71 MPa;
• podstawa o średnicy 80 mm – około 0,40 MPa.

Większa podstawa zmniejsza średni nacisk jednostkowy, dlatego sprawdza się na posadzkach z wrażliwą warstwą żywiczną lub na podłożach o ograniczonej odporności na lokalny docisk. Nie gwarantuje jednak ochrony nawierzchni. W rzeczywistym układzie naciski mogą być nierównomierne, szczególnie przy niewielkim przechyleniu albo sztywnej stopie.

Materiał podstawy należy dopasować do środowiska pracy:

• Stal ocynkowana – odpowiednia do typowych suchych hal i warsztatów; ekonomiczna, ale przy uszkodzeniu powłoki i częstym kontakcie z wilgocią może korodować.
• Stal nierdzewna – przydatna w środowiskach regularnie mytych i narażonych na korozję; droższa, a właściwy gatunek trzeba dobrać do stosowanych środków chemicznych.
• Tworzywo techniczne – ogranicza ryzyko zarysowania posadzki i często dobrze sprawdza się przy lżejszych stanowiskach; wymaga sprawdzenia pełzania pod długotrwałym obciążeniem oraz odporności na temperaturę i chemikalia.
• Podstawa z elastomerem – poprawia przyczepność i może ograniczać przenoszenie drgań; pod wpływem długotrwałego nacisku może się odkształcać, co wymaga okresowej kontroli poziomu.

Szczególnie irytującym problemem eksploatacyjnym jest odkształcanie podkładek pod stale obciążonym stołem. Po kilku tygodniach ustawienie może wymagać korekty, mimo że nakrętki kontrujące pozostają dokręcone. To niekoniecznie wada gwintu – przyczyną bywa zmiana grubości materiału elastycznego.

W przypadku stanowisk z elektroniką należy dodatkowo sprawdzić wymagania ESD. Oznaczenie stopki jako antystatycznej nie wystarcza do potwierdzenia ochrony całego stanowiska. Znaczenie mają także połączenia elektryczne ramy, posadzka i zaprojektowana droga odprowadzania ładunków.

Prawidłowy montaż najlepiej przeprowadzić w określonej kolejności:

1. Ustawić stół w docelowej lokalizacji, oczyścić punkty podparcia i wstępnie wyregulować wysokość.
2. Sprawdzić poziom blatu w dwóch prostopadłych kierunkach, najlepiej przy użyciu poziomnicy o długości 600–1000 mm.
3. Zweryfikować kontakt każdej podstawy z posadzką oraz reakcję stołu na nacisk w pobliżu narożników.
4. Ustawić obciążenie reprezentatywne dla normalnej pracy i ponownie skontrolować poziom oraz stabilność.
5. Dokręcić nakrętki kontrujące zgodnie z dokumentacją producenta, bez przekraczania dopuszczalnego momentu.
6. Wykonać ponowną kontrolę po pierwszych cyklach pracy oraz po każdej istotnej zmianie wyposażenia.

Ważny szczegół: przy stole z profilami aluminiowymi sprawdzić trzeba również płytę mocującą i sposób przenoszenia sił na profil. Nawet mocna stopka nie zabezpieczy konstrukcji, jeżeli gwintowany element jest osadzony w niewłaściwym mocowaniu.

W rozwiązaniach modułowych można osobno dobrać trzpień, podstawę i płytę mocującą. Jest to korzystne, gdy stanowisko wymaga niestandardowej wysokości albo konkretnego materiału podstawy. Gotowe nogi przegubowe upraszczają natomiast kompletowanie części i ograniczają ryzyko ich niezgodności.

W pierwszej kolejności należy więc ustalić maksymalną reakcję pojedynczej podpory, dopuszczalne wysunięcie trzpienia oraz wymagania dotyczące kontaktu z posadzką. Dopiero potem wybiera się materiał, średnicę i konstrukcję stopki. Oferta sklepowa może pomóc w porównaniu dostępnych konfiguracji, ale parametry bezpieczeństwa trzeba każdorazowo potwierdzić w dokumentacji technicznej wybranego zestawu.

FAQ – najczęstsze pytania o stopki poziomujące

Czy stopki M12 wystarczą do stołu technicznego o masie 300 kg?
Mogą wystarczyć, ale decyduje nośność kompletnego zestawu, rozkład obciążenia i długość wysuniętego trzpienia. Sam gwint M12 nie potwierdza bezpieczeństwa konstrukcji.

Jaki zakres regulacji wybrać przy nierówności posadzki wynoszącej 10 mm?
Praktycznym punktem wyjścia jest zakres użyteczny 20–30 mm. Trzeba sprawdzić, czy po regulacji zachowane zostaną wymagane zazębienie gwintu, nośność i dopuszczalne wysunięcie trzpienia.

Czy podkładki gumowe zapobiegają przesuwaniu stołu?
Zwiększają opór tarcia, ale skuteczność zależy od rodzaju gumy, nacisku, czystości podłoża i sił poziomych. Przy większych obciążeniach bocznych konieczne może być kotwienie.

Czy cztery stopki zapewniają równomierne podparcie?
Nie automatycznie. Rozkład sił zależy od położenia środka ciężkości, sztywności konstrukcji i dokładności regulacji. Należy sprawdzić obciążenie przy najbardziej niekorzystnym ustawieniu wyposażenia.

Jak często kontrolować ustawienie stopek?
Pierwszą kontrolę warto wykonać po uruchomieniu stanowiska i kilku cyklach pracy. Dalszą częstotliwość ustala się według intensywności użytkowania, drgań, stanu podkładek i zaleceń producenta.

Od czego zacząć, jeśli stół kołysze się po obciążeniu?
Najpierw sprawdzić, czy wszystkie podstawy mają pewny kontakt z posadzką oraz czy pod obciążeniem nie dochodzi do nadmiernego ugięcia ramy. Dopiero potem korygować wysokość stopek. Dokręcanie ich na ślepo może jedynie przenieść nadmierny ciężar na inne punkty podparcia.
